什么叫DOP高效送風口?無泄漏
高效過濾器(送風口)簡稱DOP高效送風口或者液槽式高效送風口，解決了因送風口中成框與
高效過濾器安裝密封等問題，導致過高效過濾器邊框外漏風的難題，并對已完工的凈化工程在高效過濾器(送風口)泄漏檢測不合格的情況下，可更換本公司研制的無泄漏型高效過濾器進行改裝不需更換原有送風口等其他配件。

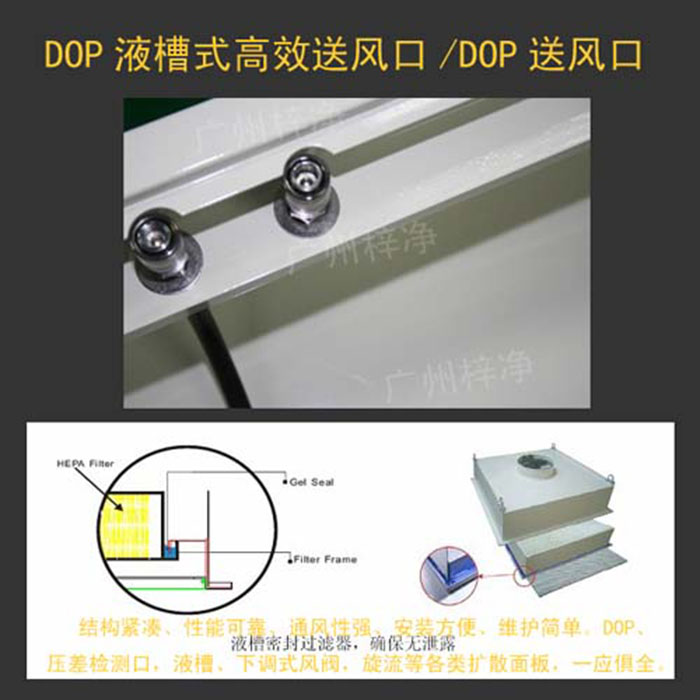

液槽式高效送風口工作原理：
其目的是為了空氣在通過HEPA過濾器之前獲得較理想的靜壓，使高效過濾器出風均勻。需要現場檢漏的HEPA箱配有PAO溶膠粉塵進入口和上游濃度檢測口，以及基于客戶要求的壓差檢測口和擴散板。
類型：密封方式有干式密封、濕式密封、干濕雙密封，箱體材質有冷軋板噴塑、304不銹鋼、鋁合金、ABS塑料、不銹鋼、鋁合金等類型。
送風形式：頂送風、側送風。
擴散板形式：滿孔式擴散板、百葉窗式擴散板、旋流面板等。
用行業：應食品、藥品、生物工程、微電子等。

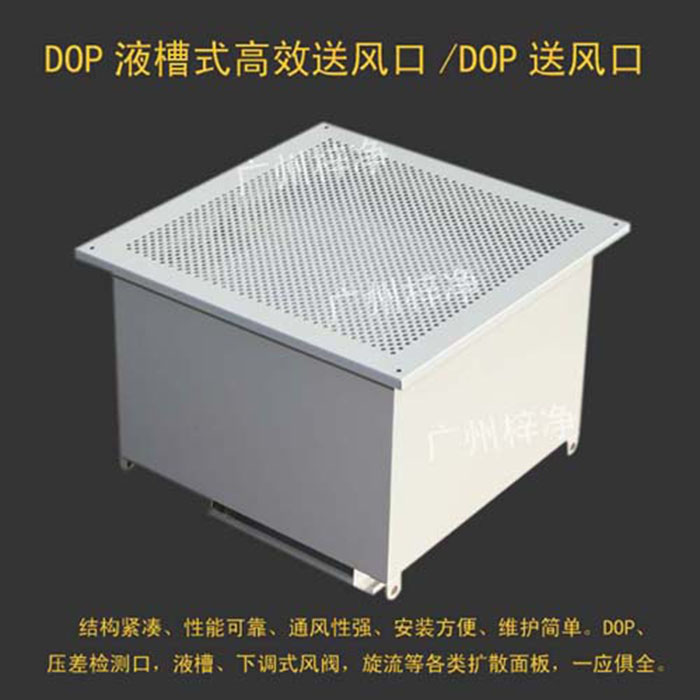

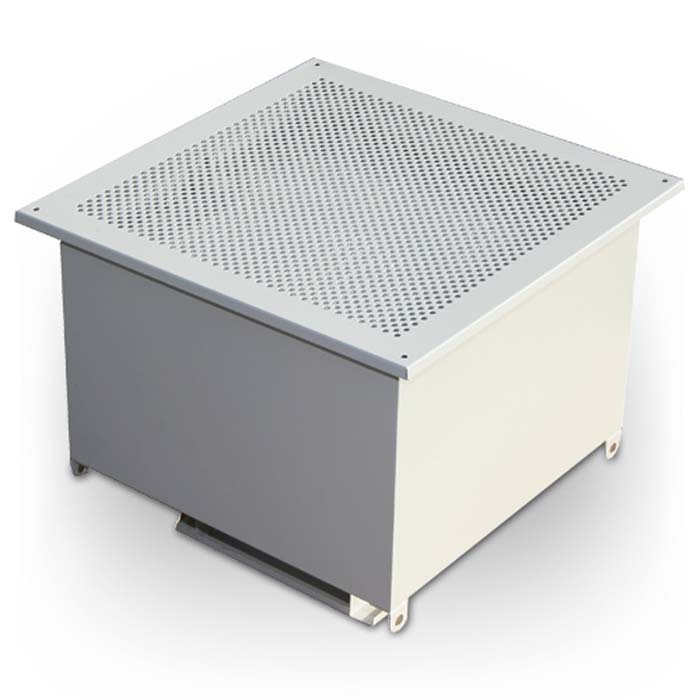

DOP高效送風口特點：
1、箱體風閥(聯體型)冷軋鋼板或者不銹鋼制作、表面靜電噴塑，采用插板式吊裝定位，不需吊桿調節花蘭等吊裝配件。
2、散流板為鋁板滿孔表面靜電噴塑。
3、過濾器為無泄漏型無隔板高效過濾器，H14- U15(過濾效率0.3 um 99.995%，h14 dop檢側)。外框為鋁型材，濾芯為HV超細玻璃纖維紙。
4、軟接采用單面涂層凡布縫制，長度200。
DOP高效送風口使用場合：
高效過濾器(HEPA)一般是指對粒徑大于等于0.3um粒子的捕集效率在99.99％ 以上的過濾器，通常作為制藥企業潔凈車間的末端過濾裝置，用以提供潔凈的空氣。潔凈室是否能達到和保持設計的潔凈級別在一定程度上與高效過濾器的性能及其安裝有關。因此對潔凈車間的高效過濾器進行檢漏測試，確保其符合要求，是保證車間潔凈環境的重要手段之一。,FDA在無菌藥品生產指南中也指出在高效過濾器安裝后應進行檢漏測試，以檢查過濾器密封墊、框架及過濾器濾材等處的密封性，對于無菌制劑生產車間應定期進行高效過濾器的檢漏試驗。
DOP高效送風口使用場合：
高效過濾器(HEPA)一般是指對粒徑大于等于0.3um粒子的捕集效率在99.99％ 以上的過濾器，通常作為制藥企業潔凈車間的末端過濾裝置，用以提供潔凈的空氣。潔凈室是否能達到和保持設計的潔凈級別在一定程度上與高效過濾器的性能及其安裝有關。因此對潔凈車間的高效過濾器進行檢漏測試，確保其符合要求，是保證車間潔凈環境的重要手段之一。,FDA在無菌藥品生產指南中也指出在高效過濾器安裝后應進行檢漏測試，以檢查過濾器密封墊、框架及過濾器濾材等處的密封性，對于無菌制劑生產車間應定期進行高效過濾器的檢漏試驗。
DOP高效送風口部分過濾器規格尺寸參數：
常規頂接：
DOP液槽式高效送風口箱體尺寸:375×680×250
液槽式高效過濾器尺寸:305×610×69 額定風量500m3/h
DOP液槽式高效送風口箱體尺寸:680×680×250 液槽式高效過濾器尺寸:610×610×69 額定風量1000m3/h
DOP液槽式高效送風口箱體尺寸:680×985×250 液槽式高效過濾器尺寸:610×915×69 額定風量1500m3/h
DOP液槽式高效送風口箱體尺寸:680×1290×250 液槽式高效過濾器尺寸:610×1220×69 額定風量2000m3/h
常規側接
DOP液槽式高效送風口箱體尺寸:375×680×400 液槽式高效過濾器尺寸:305×610×69 額定風量500m3/h
DOP液槽式高效送風口箱體尺寸:680×680×400 液槽式高效過濾器尺寸:610×610×69 額定風量1000m3/h
DOP液槽式高效送風口箱體尺寸:680×985×400 液槽式高效過濾器尺寸:610×915×69 額定風量1500m3/h
DOP液槽式高效送風口箱體尺寸:680×1290×450 液槽式高效過濾器尺寸:610×1220×69 額定風量2000m3/h
旋流頂接
DOP液槽式高效送風口箱體尺寸:520×520×250 液槽式高效過濾器尺寸:450×450×69 額定風量500m3/h
DOP液槽式高效送風口箱體尺寸:680×680×250 液槽式高效過濾器尺寸:610×610×69 額定風量1000m3/h
DOP液槽式高效送風口箱體尺寸:830×830×250 液槽式高效過濾器尺寸:762×762×69 額定風量1500m3/h
DOP液槽式高效送風口箱體尺寸:940×940×250 液槽式高效過濾器尺寸:870×870×69 額定風量2000m3/h
旋流側接
DOP液槽式高效送風口箱體尺寸:520×520×400 液槽式高效過濾器尺寸:450×450×69 額定風量500m3/h
DOP液槽式高效送風口箱體尺寸:680×680×400 液槽式高效過濾器尺寸:610×610×69 額定風量1000m3/h
DOP液槽式高效送風口箱體尺寸:830×830×400 液槽式高效過濾器尺寸:762×762×69 額定風量1500m3/h
DOP液槽式高效送風口箱體尺寸:940×940×400 液槽式高效過濾器尺寸:870×870×69 額定風量2000m3/h。
附DOP檢測說明：
DOP檢漏法檢測方法
確定高效過濾器本身及其安裝是否有明顯的滲漏，必須在現場對以下幾處進行測試：過濾器的濾材；過濾器的濾材與其框架內部的連接；過濾器框架的密封墊和過濾器組支撐框架之間；支撐框架和墻壁或頂棚之間。DOP檢漏的材料、儀器有：塵源(PAO溶劑)、TDA-6C氣溶膠發生器、氣溶膠光度計。
我公司使用的氣溶膠發生器為ATI TDA-6C.手持式Laskin噴嘴型氣溶膠生器，它直接使用空氣而不需要壓縮氣體作為動力。在20Pa工作壓力下， 氣流速度為50~2025f3/min時，可產生10~100ug/mL 濃度的多分散性亞微米級油塵氣溶膠。使用的氣溶膠光度計為ATI 2H型光度計，動態測量范圍為0.00005~120ug/L，采樣流量為1F3/min(28.3L/min)。
在待測高效過濾器上游一側引入PAO氣溶膠
對于HVAC系統中的HEPA, 為使氣溶膠到達HEPA時時的濃度均勻，可將氣溶膠直接從系統風機的負壓一側引入，如要從風管中引入，則應在距HEPA至少10倍風管直徑處引入，并盡量減少拐彎(美國環境科學和技術學會)。一般情況下，保持上游氣溶膠達到要求濃度，且濃度波動在一定范圍即可。對于層流罩、超凈臺上的HEPA，氣溶膠直接從系統風機的負壓一側引入。
氣溶膠光度計初始化、設定100%、0％參比標準值
按照氣溶膠光度計操作要求進行初始化、設定報警值。將UPSTREAM采樣管與上游采樣口相連，測量上游氣溶膠的濃度。按照氣溶膠發生器操作要求調節發生的氣溶膠濃度，使上游氣溶膠濃度達到10~20ug/mL。
掃描檢漏卸下HEPA的散流板，對整個濾器面、濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間的密封進行掃描。掃描時采樣頭距濾器面約1英寸(約2.54cm)，掃描速度不超過5cm/s。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，若有報警聲(即%LEAKAGE(泄漏率)超過0.01%)，表明有泄漏。泄漏處經用硅膠堵漏或緊固以后再進行掃描巡檢。檢查一個過濾器約為5min 左右，在測試的過程中，應經常確認上游氣溶膠的濃度，注意在檢測過程中應帶防護面罩和防護眼罩。
高效過濾器DOP檢漏法結果判定及處理:
高效過濾器泄漏率應小于等于0.01%。若HEPA在檢測過程中， 所有點的%LEAKAGE( 泄漏率%) 都不超過0.01%，則判該HEPA合格，若有一處%超過0.01%，則判為不合格，并將該點標記出來，需修補或更換。高效過濾器濾料泄漏處允許用專用膠水修補，但是單個泄漏處的面積不能大于總面積的1%，全部泄漏處的面積不能大于總面積的5%，否則必須更換。
